一、基于NAT的LVS的安裝與配置
1. 硬件需求和網絡拓撲
2.下載軟件：
(1)、內核源代碼：需要下載2.4.23以后版本的內核源代碼。下載地址為本文中下載的內核源代為：linux-2.4.30.tar.bz2.
(2)、用戶配置工具ipvsadm，下載地址：本文下載的是： 1.21-11.tar.gz
3.安裝軟件：
在director(控制器，202.99.59.110)上安裝支持LVS的內核和配置工具ipvsadm.

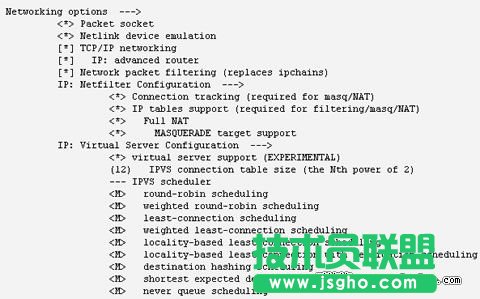

(1)、在內核配置時以下選項必須選：
(2)、編譯和安裝內核
分別執行： make bzImage;make modules;make modules_install;然后編輯啟動配置文件，重新啟動系統，在啟動時選擇新的內核。
系統啟動后要確認內核是否支持ipvs，只需要執行下面的命令即可：grep ip_vs_init /boot/System.map
(3)、編譯和安裝ipvsadm
ln -s /usr/src/linux-2.4.30 /usr/src/linux tar -zxvf ipvsadm-1.21-11.tar.gz
cd ipvsadm-1.21-11
make all
make install
然后運行：ipvsadm ——version命令，應該有下面的內容輸出：
ipvsadm v1.21 2004/02/23 (compiled with popt and IPVS v1.0.12)
4. 配置LVS
(1)、在202.99.59.110上：
echo "1" >/proc/sys/net/ipv4/ip_forward
echo "0" >/proc/sys/net/ipv4/conf/all/send_redirects
echo "0" >/proc/sys/net/ipv4/conf/default/send_redirects
echo "0" >/proc/sys/net/ipv4/conf/eth0/send_redirects
echo "0" >/proc/sys/net/ipv4/conf/eth1/send_redirects
清除ipvsadm表：
/sbin/ipvsadm -C
使用ipvsadm安裝LVS服務
#add http to VIP with rr sheduling
/sbin/ipvsadm -A -t 202.99.59.110：80 -s rr
增加第一臺realserver：
#forward http to realserver 192.168.10.1 using LVS-NAT (-m)， with weight=1
/sbin/ipvsadm -a -t 202.99.59.110：80 -r 192.168.10.1：80 -m -w 1
增加第二臺realserver：
#forward http to realserver 192.168.10.2 using LVS-NAT (-m)， with weight=1
/sbin/ipvsadm -a -t 202.99.59.110：80 -r 192.168.10.2：80 -m -w 1
(2)、realserver配置
在192.168.10.1(realserver1)和192.168.10.2(realserver2)上分別將其網關設置為192.168.10.254，并分別啟動apache服務。
在客戶端使用瀏覽器多次訪問：，然后再202.99.59.110上運行ipvsadm命令，應該有類似下面的輸出：
IP Virtual Server version 1.0.12 (size=4096)Prot LocalAddress：Port Scheduler Flags -> RemoteAddress：Port Forward Weight ActiveConn InActConnTCP 202.99.59.110：http rr -> 192.168.10.1：http Masq 1 0 33 -> 192.168.10.2：http Masq 1 0 33
從上面的結果可以看出，我們的LVS服務器已經成功運行。
[NextPage]
二、基于直接路由(DR)的LVS的配置

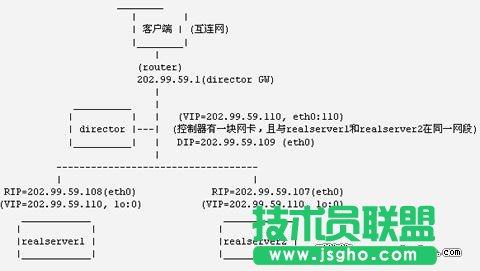

1.硬件需求和網絡拓撲：
2.安裝軟件：
在director(202.99.59.109)上安裝上面的方法安裝內核和管理軟件。
3. 配置LVS
(1)、在202.99.59.109上：
修改內核運行參數，即修改/etc/sysctl.conf文件的內容如下：net.ipv4.ip_forward = 0 net.ipv4.conf.all.send_redirects = 1net.ipv4.conf.default.send_redirects = 1net.ipv4.conf.eth0.send_redirects = 1然后執行下面的命令是對內核修改的參數立即生效：sysctl -p配置VIP地址：/sbin/ifconfig eth0：0 202.99.59.110 broadcast 202.99.59.110 netmask 255.255.255.255 up/sbin/route add -host 202.99.59.110 dev eth0：0清除ipvsadm表：/sbin/ipvsadm -C使用ipvsadm安裝LVS服務：/sbin/ipvsadm -A -t 192.168.1.110：http -s rr增加realserver：#forward http to realserver using direct routing with weight 1/sbin/ipvsadm -a -t 192.168.1.110：http -r 192.168.1.12 -g -w 1/sbin/ipvsadm -a -t 192.168.1.110：http -r 192.168.1.12 -g -w 1
(2)在realserver1(202.99.59.108)和realserver2(202.99.59.
107)上做下面的設置。
修改內核運行參數，即修改/etc/sysctl.conf文件的內容如下：net.ipv4.ip_forward = 0net.ipv4.conf.lo.arp_ignore = 1net.ipv4.conf.lo.arp_announce = 2net.ipv4.conf.all.arp_ignore = 1net.ipv4.conf.all.arp_announce = 2然后執行下面的命令是對內核修改的參數立即生效：sysctl -p配置VIP地址：/sbin/ifconfig lo：0 202.99.59.110 broadcast 202.99.59.110 netmask 255.255.255.255 up/sbin/route add -host 202.99.59.110 dev lo：0
p>在客戶端使用瀏覽器多次訪問：，然后再202.99.59.110上運行ipvsadm命令，應該有類似下面的輸出：
