有關網線制作規則
啟發式地想起了去年現在做網絡維護的日子，天天測線，掐線，有時候一天掐100多根網線。基于發現很多科班計算機出身的小伙伴對網線的不甚熟悉，下文大概地掃盲。
網線，八根銅導線， 為了減少電磁信號的相互干擾， 每兩根按一定的密度纏絞在一起。這樣， 在傳輸電號時相互之間輻身出的電波就會相互抵消， 有效的消除干擾。雙絞線這個名字也是因?yàn)檫@樣的結構而引伸出來的。在外部， 有一層韌性及高的保護外皮保護。雙絞線最早的使用是被用于電話信號的傳輸， 后來才被漸漸引入到數字信號的傳輸當中， 在很久以前， 我們基本上都是使用的3 類雙絞線， 最大只能達到16Mbps 的帶寬， 而現在我們?cè)谟?jì)算機網絡中廣泛使用的都是超五類雙絞線及六類雙絞線。最大能達1000Mbps 的帶寬。雙絞線唯一的缺點就是傳輸距離較短， 只能達到100 米， 所以在布線的時候， 如果使用星型拓樸結構，覆蓋的范圍只能達到200*200 米。
1000M 網卡數據傳輸是雙向的， 需要使用四對線， 即8 根芯線。100M 以下， 一般使用1 、2 、3 、6 ， 四根線。按標準是橙色、綠色共四根線。其中1 、3 一組，2 、6 一組4 、5 為備用線7 、8 則為電話線。

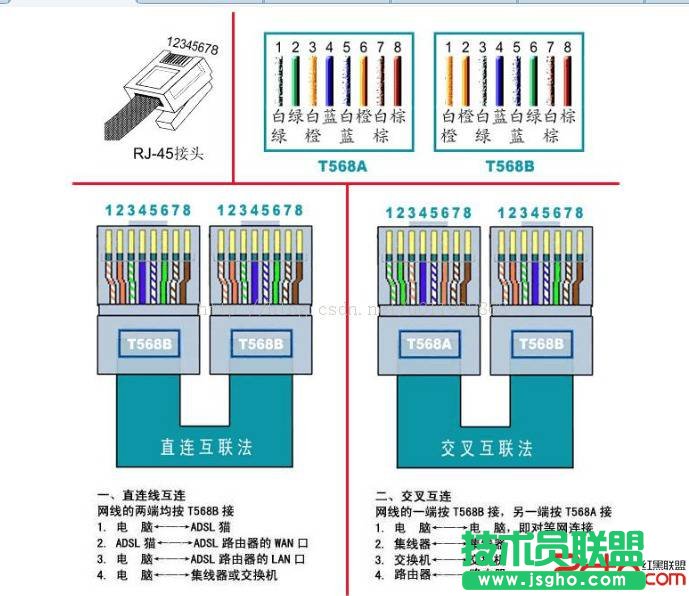

T568A 標準連線順序從左到右依次為:1 - 綠白、2 - 綠、3 - 橙白、4 - 藍、5- 藍白、6- 橙、7- 棕白、8- 棕。
T568B 標準連線順序從左到右依次為:1 - 橙白、2 - 橙、3 - 綠白、4 - 藍、5- 藍白、6- 綠、7- 棕白、8- 棕。
1 輸出數據(+)
2 輸出數據(-)
3 輸入數據(+)
4 保留為電話使用
5 保留為電話使用
6 輸入數據(-)
7 保留為電話使用
8 保留為電話使用
由此可見, 雖然雙絞線有8 根芯線， 但在目前廣泛使用的百兆網絡中， 實際上只用到了其中的4 根， 即第1 、第2 、第3 、第6 ， 它們分別起著收、發信號的作用。于是有了新奇的4 芯網線的制作， 也可以叫做1 -3 、2-6 交叉接法， 這種交叉網線的芯線排列規則是: 網線一端的第1腳連另一端的第3 腳， 網線一端的第2 腳連另一端的第6 腳， 其他腳一一對應即可， 也就是在上面介紹的交叉線纜制作方法中把多余的4根線拋開不要。
