怎么安裝4g工業級無線路由器
1、裝箱清單
當您開箱時請保管好包裝材料，以便日后需要轉運時使用。清單如下：
LTE無線路由器主機 CM520-8 1臺
天線(SMA陽頭)2根
WIFI天線(SMA陰頭)1根
配套電源 1個
以太網直連線1條
使用說明書光盤 1張
RS232控制臺線 1條(選配)
產品合格證
產品保修卡

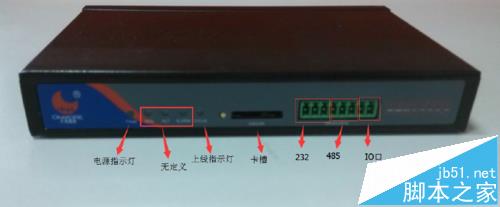

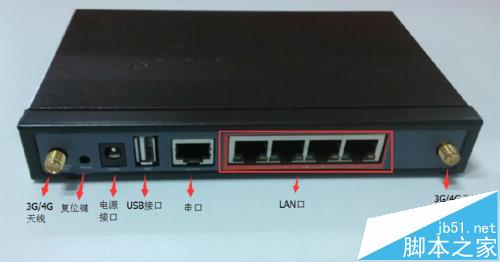

2、安裝與電纜連接

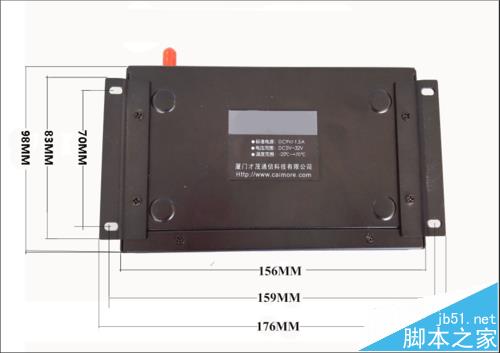

外形尺寸：
外形尺寸如下圖。(單位:mm)固定片與路由設備螺絲規格為：M3*5mm沉頭螺絲。
3、SIM 卡安裝
手機SIM 卡存儲用戶標識、電話號碼簿、網絡設置、附加服務等信息。網關支持1.8V/3V/5V SIM 卡， SIM 卡接口插座使用抽屜式的SIM 卡座，用戶可以在不打開機殼的情況下方便地安裝SIM 卡。
安裝方法：

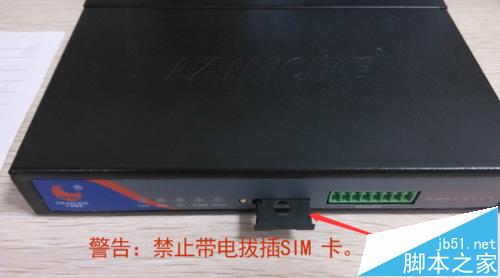

在未上電的情況下，用一針狀物體頂壓在SIM 卡座的彈出按鈕上，SIM 卡套隨即彈出。將SIM 卡套在SIM 卡套上，并讓SIM 卡有金屬觸點的一面朝上，然后將卡套插回SIM 卡座上，注意把卡放回卡座時，SIM 卡帶金屬觸點的一面朝下然后水平推進卡座。如圖：

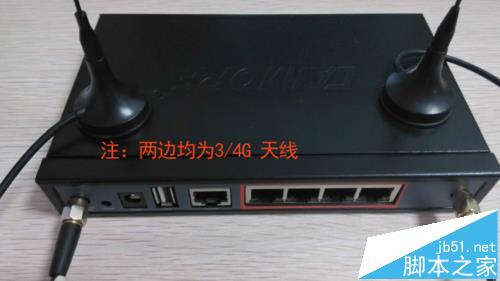

4、天線安裝
5、RJ45-DB9F 說明
網關提供RS232異步通信串行接口，且采用RJ45座實現。串行接口主要用于
配置控制或者配置成DTU功能使用。
Com/line :RS232 異步通信串行接口

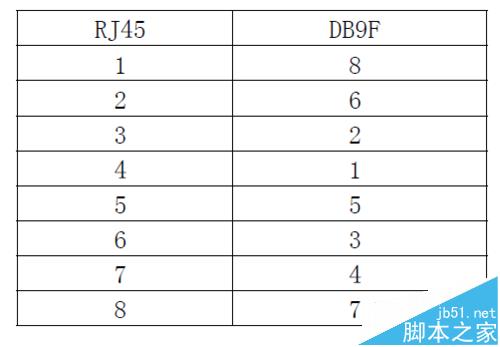

RJ45-DB9F 轉換線的信號連接如下：
