一、凸臺命令的使用

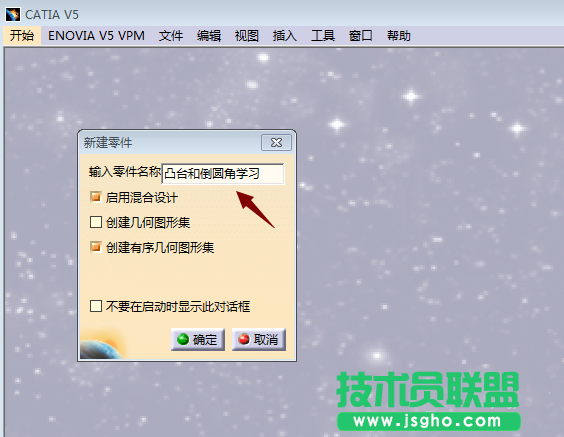

1、打開CATIA軟件，選擇零件設計模塊，對模塊零部件進行命名，如圖所示，點擊確定進入到操作界面。

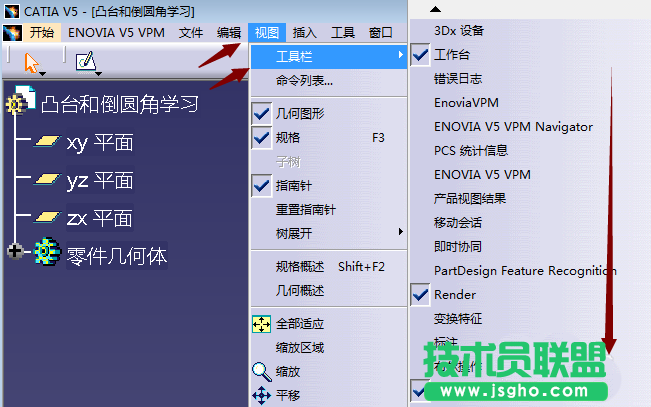

2、進入到操作界面，我們可以看到凸臺命令，如圖所示。如果操作界面沒有，我們可以點擊菜單欄里的視圖，然后選擇工具欄，在工具欄彈出的對話框里選擇，基于草圖的特征，這時候就會被打上√，成為選中狀態，呈現在操作界面上。

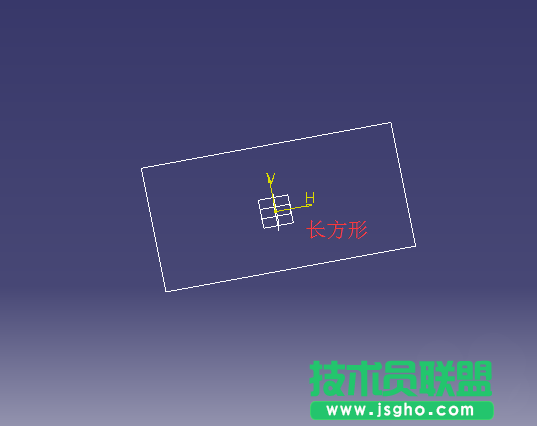

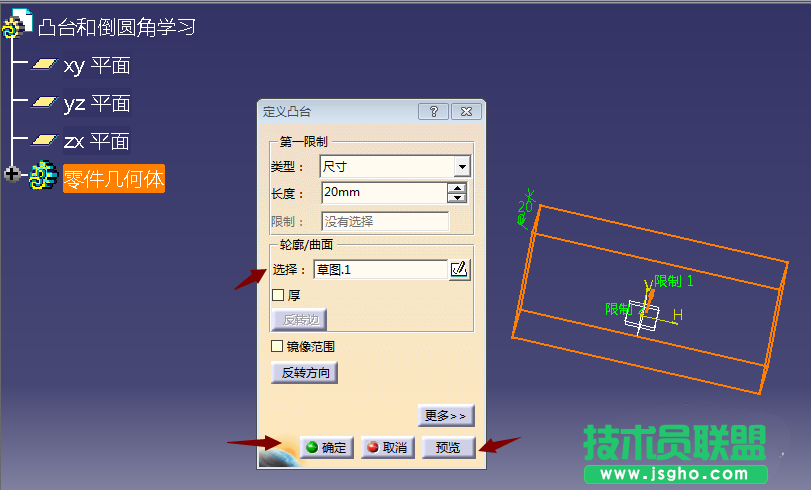

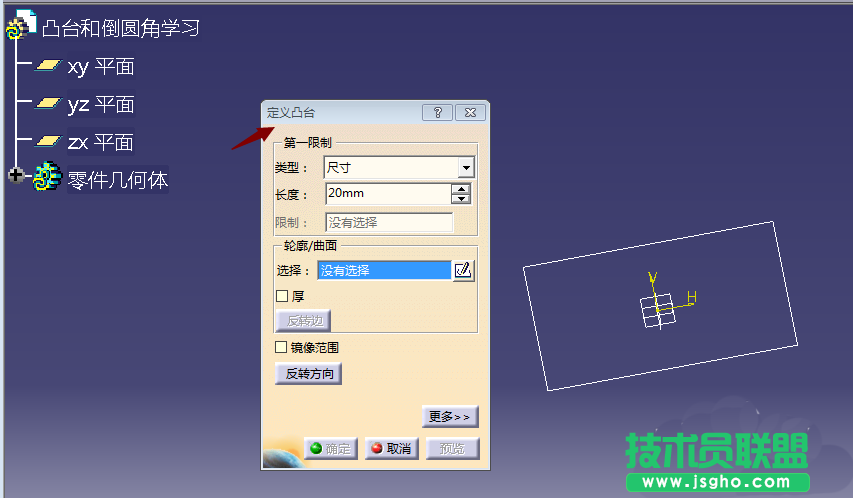

3、我們以長方體的凸臺進行凸臺命令講解，catia里的凸臺命令也就是其他三維軟件里的拉伸命令，使用方法也是類似的。首先我們進入草圖，繪制長方形，然后退出草圖，如圖所示。然后我們選擇凸臺命令，彈出定義凸臺對話框。輪廓和曲線命令行，我們選擇長方形。然后可以點擊預覽，對圖像進行查看，沒有問題點擊確定。

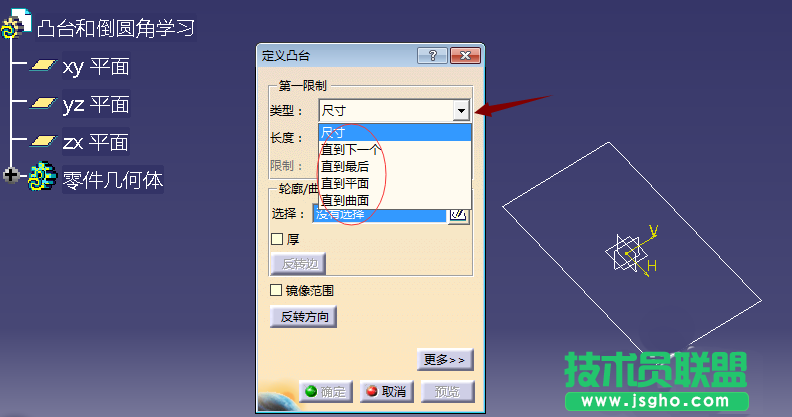

4、對于定義凸臺對話框，我們可以選擇其他定義方式，即通過第一限制中的類型的下拉三角，選擇不同的命令進行操作。
