proe5.0怎么繪制可變螺距的彈簧繪制技巧?

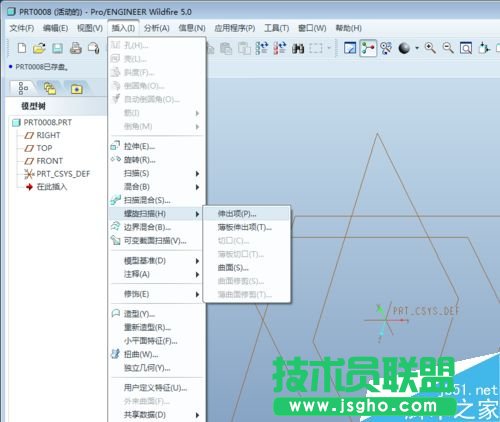

1、新建一個Proe模型文件，進入到參數化模型設計中后，在插入菜單下載，找到螺旋掃描;

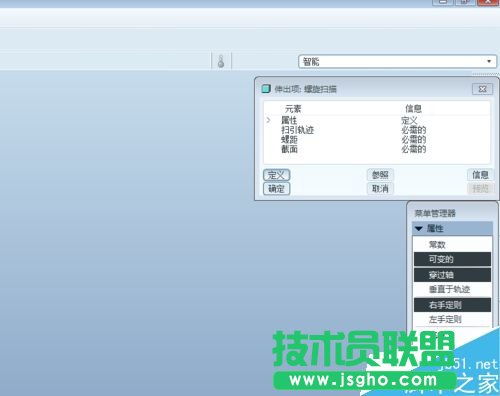

2、使用螺旋掃描-伸出項后，彈出的指令繪圖界面如下：

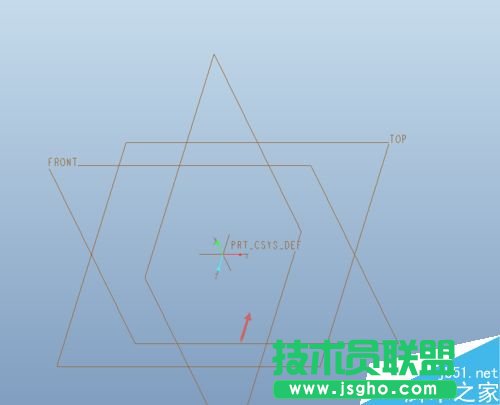

3、選擇繪圖平面，可以選用FRONT與LEFT;
4、按軟件的操作提示，進入到草圖界面，繪制一中心線及一條路徑線(豎直的線)，由于我們要使用可變螺距，記得要在路徑線上畫點，如圖，我是在線上增加了兩個點;(此步非常的重要，此兩點是輸入可變螺距的點)

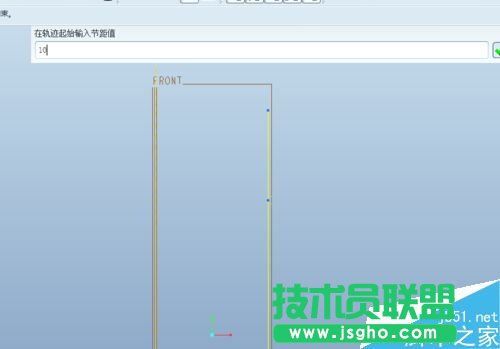

5、按提示輸入軌跡起始位置的螺距;

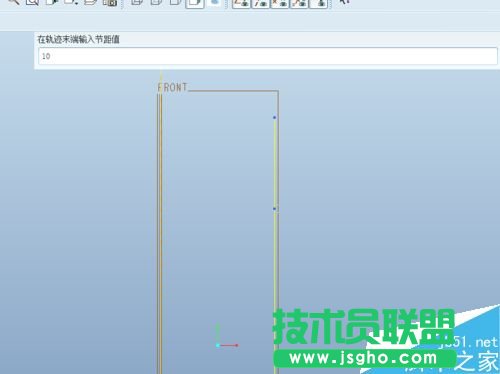

6、按提示輸入軌跡末端位置的螺距;

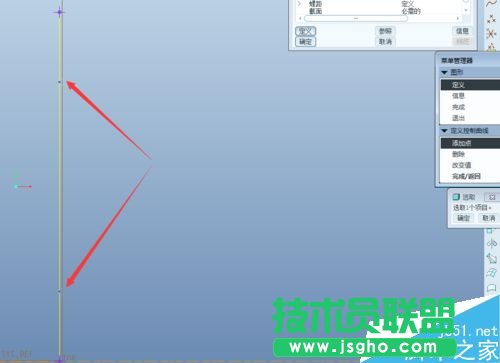

7、選擇箭頭所指的兩個點輸入其可變螺距的點;

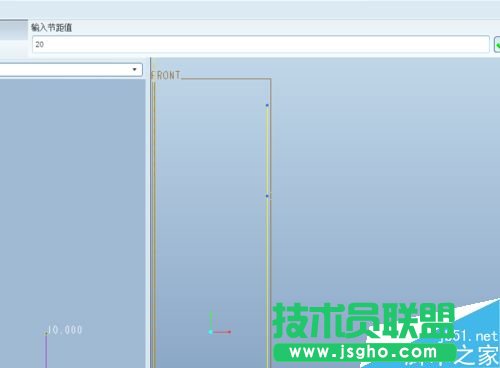

8、分別輸入它們的螺距，在輸入螺距前，最好有相應的圖紙做參考;

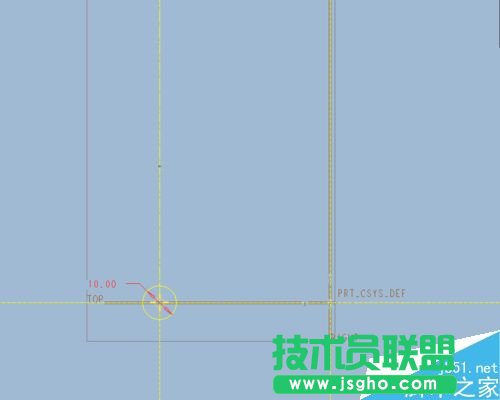

9、用proe繪制彈簧的截面，如圖所示，我繪制的圓型，當然也可以繪制方形;

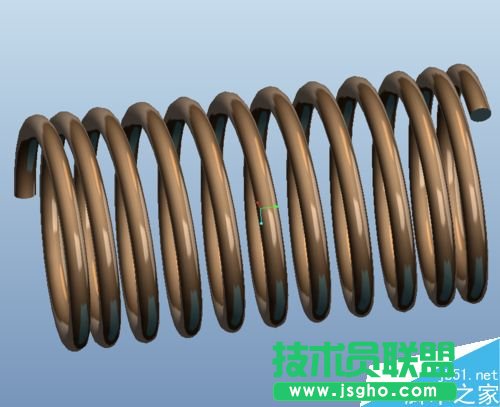

10、完成草圖后，螺旋掃描的面板參數就全部設置好了，點OK，一條惟妙惟肖的可變彈簧就用PROE設計完成了。
