caxa怎么畫剖面線?
1、運行CAXA二維制圖軟件，我們以矩形的剖面線填充為例進行詳細講解，首先我們繪制一個封閉的矩形，為什么說是封閉的那，也就是說圖形填充時，只有對封閉的圖形才能完成填充。
2、在caxa操作頁面的菜單里找到繪圖，然后找到剖面線。

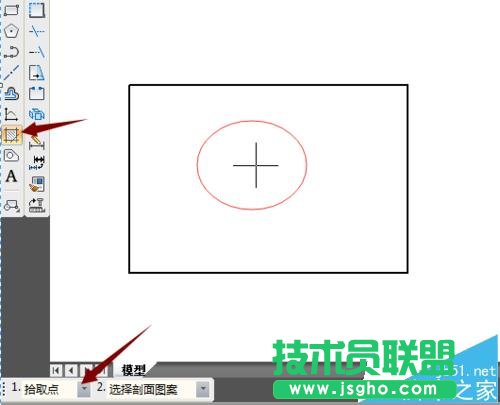

3、點擊剖面線，操作頁面彈出命令行，且光標變成十字樣式。

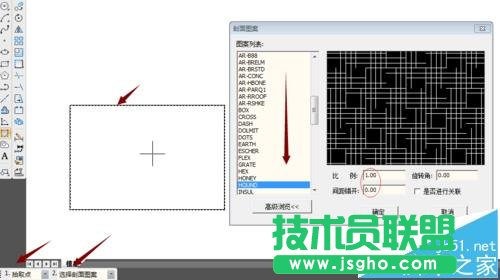

4、根據命令行提示，拾取點即點擊圖形內部一點，默認選擇剖面圖案2即可，然后點擊回車，彈出圖案選擇對話框。
5、選好你要選擇的圖形，然后點擊確定，即完成剖面線填充。
6、另外，在命令行中點擊拾取點的下拉三角即呈現拾取邊界，也就是選取矩形的四個邊。然后默認2進行圖案選擇，完成剖面線填充
7、另外，如果命令行里不默認2進行圖案選擇，點擊下拉三角，呈現不選擇剖面圖案，且后面附帶比例、間隔等對話框，這里如果不使用默認的2進行圖案選擇，而是選擇不選擇剖面圖案，填充的圖案會填充上次的操作圖案。
