excel2010中設置流程圖格式的步驟：
在圖形中添加形狀
選擇圖形中最左上角的圖示，在“SmartArt工具-設計”選項卡的“創(chuàng)建圖形”組中單擊“添加形狀”右側的下三角按鈕，在展開的列表中選擇添加形狀的位置，這里選擇“在后面添加形狀”選項。
繼續(xù)添加形狀
此時可在選擇的圖形下方看到添加的形狀，選擇第二行最右側的圖示，使用相同的方法在其下方添加兩個形狀。
編輯“在此處輸入文字”窗格
選擇垂直蛇形流程圖，單擊左側的展開按鈕，打開文本窗格，在頂部的文本框中輸入“用人部門向人事部門提出招聘申請”。
為其他圖示添加文本
使用相間的方法在文本窗格中為其他圖示添加文本，輸入完后可在右側的圖形中看到添加文本后的顯示效果。
更換形狀顏色
切換至“SmartArt工具-設計”選項卡，單擊“更換顏色”按鈕，在展開的庫中選擇合適的形狀顏色，這里選擇“深色2，填充”樣式。
單擊“單圓角矩形”圖標
切換至“SmartArt工具-格式”選項卡，依次選擇所有的圖示，在“形狀”組中單擊“更改形狀”按鈕，在彈出的下拉列表框中選擇“單圓角矩形”圖標，以更改文本框形狀。

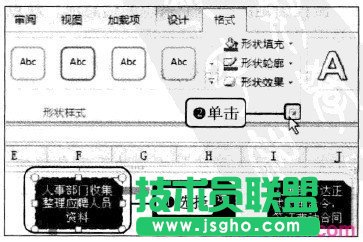

單擊“形狀樣式”組右下角的對話框啟動器
選擇任一圖示，再單擊“形狀樣式”組右下角的對話框啟動器。

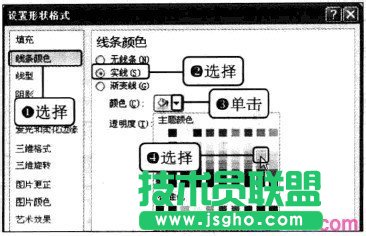

在“設置形狀格式”對話中設置
彈出“設置形狀格式”對話框，選擇“線條顏色”選項，在“線條顏色”選項區(qū)域中選擇“實線”單選按鈕，單擊“顏色”右側的下三角按鈕。在彈出的下拉列表框中選擇“水綠色”選項。

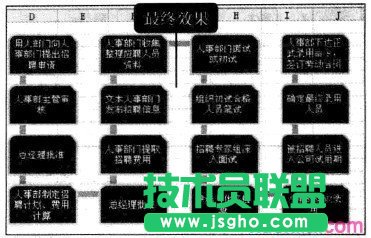

顯示設置后的最終效果
單擊“關閉”按鈕后返回工作表，此時可看到對應的顯示效果，根據(jù)步驟7、步驟8的操作方法，更改其他圖示的線條顏色，設置完畢后可在“招聘流程圖”工作表中看到最終的流程圖效果。
