excel2003橫道圖的繪制教程：
橫道圖繪制步驟1：雙擊圖表中的“開始日期”系列，彈出“設置數據系列格式”對話框，如果是Excel 2007，可右擊該系列，在快捷菜單中選擇“設置系列格式”。在設置圖表各相關元素的整個過程中，可不關閉該對話框。
橫道圖繪制步驟2：在對話框中選擇“填充”選項，選擇“無填充”。
橫道圖繪制步驟3：這時“開始日期”系列即變?yōu)橥该?，由于縱坐標軸中各項目名稱的排列順序與數據區域中的相反，似乎與習慣不符，可通過下面的方法來改變?cè)擁樞?。選擇“垂直(類別)軸”，對話框標題自動變?yōu)?ldquo;設置坐標軸格式”，在“坐標軸選項”中勾選“逆序類別”，這時橫坐標軸會移動到圖表上方，要將其移回圖表下方，可在“橫坐標軸交叉”區域中選擇“最大分類”即可
橫道圖繪制步驟4：再次單擊圖表中的“水平(值)軸”，在“坐標軸選項”中將“最大值”和“最小值”設置為“固定”，并輸入整個工程的開始日期和結束日期，本例中將最小值設置為日期“2011-10-9”，將最大值設置為“2011-11-10”。如果是Excel 2007，此處需輸入上述兩個日期的序列數，分別為“40825”和“40857”。獲取日期序列數的方法有許多，如將包含日期的單元格設置為“常規”即可在單元格中顯示該日期的序列數。
橫道圖繪制步驟5：選擇“數字”選項，將日期格式設置為僅顯示月日的數字格式。

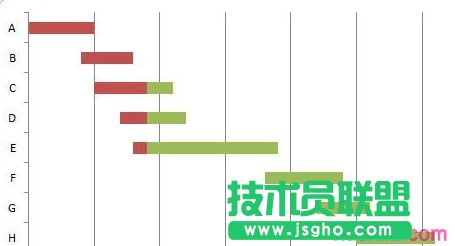

橫道圖繪制步驟6：關閉對話框，這時的圖表如下圖
