瀑布圖能夠在反映數據在不同時期或受不同因素影響的程度及結果，還可以直觀的反映出數據的增減變化，在工作表中非常有實用價值。
圖如其名，瀑布圖是指通過巧妙的設置，使圖表中數據點的排列形狀看似瀑布懸空。這種效果的圖形能夠在反映數據在不同時期或受不同因素影響的程度及結果，還可以直觀的反映出數據的增減變化，在Excel工作表中非常有實用價值。以下圖所示數據為例，一起學習一下如何使用Excel制作瀑布圖。
首先，來觀察一下上面這個圖的效果：上半部分是著色的，而下半部分是透明的。我們或許想到了，這樣的圖表應該是用到了不同的數據系列，通過對不同系列的顏色設置來實現數據系列的懸空效果。
具體的操作方法是
1、準備數據
在C列增加一個“占位”的輔助列。
C2單元格寫入0，C3單元格寫入公式
=B$2-SUM(B$3:B3)
向下復制。
2、創建圖表
點擊數據區域的任意單元格，【插入】【柱形圖】選擇【堆積柱形圖】

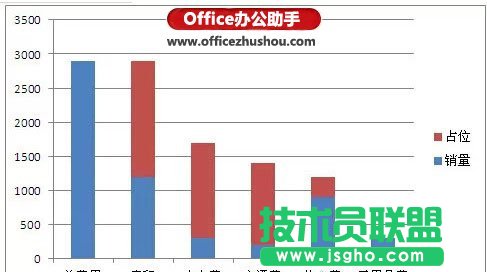

插入堆積柱形圖后的效果如下：
3、清除不需要的項
依次單擊圖例，按Delete鍵刪除;單擊網格線，按Delete鍵刪除;單擊縱坐標軸，按Delete鍵刪除。效果如下：
右鍵單擊橫坐標軸，【設置坐標軸格式】主要刻度線類型選擇【無】
設置后的效果如下：
4、設置系列格式
右鍵單擊“占位”系列，【選擇數據】在【選擇數據源】對話框中調整數據系列的順序，將“占位”數據系列調整到上層。
右鍵單擊“占位”系列，【設置系列格式】【填充】選擇【無填充】
參照上述步驟，右鍵單擊“銷量”系列，【設置數據系列格式】【填充】【純色填充】選擇橙色。設置后的效果如下：
5、美化圖表
右鍵單擊“銷量”數據系列，添加數據標簽。單擊繪圖區，【布局】【圖表標題】【圖表上方】添加圖表標題。
最后設置圖表標題的字體，給出數據來源和制作者的信息，完成瀑布圖的制作。
