1. 制作大外凸圓角矩形
在PPT2016中開啟一個空白幻燈片，插入圓角矩形，通過向右拖動黃色的圓點來調整兩端的圓潤程度，調整好它的大小。右擊圖形，選擇“設置形狀格式”，填充處選擇“純色填充”，顏色處選擇“其他顏色”，紅色、綠色、藍色均為245;線條處選擇“漸變線”，預設為默認，類型為“線性”，方向為默認，角度為90度，漸變光圈為兩個，左邊顏色為灰色，右邊顏色為白色;添加內陰影(第1個)，透明度為65%，模糊為10磅，角度為270度，距離為3磅。這樣大外凸圓角矩形就設置好了。
2. 制作小外凸圓角矩形

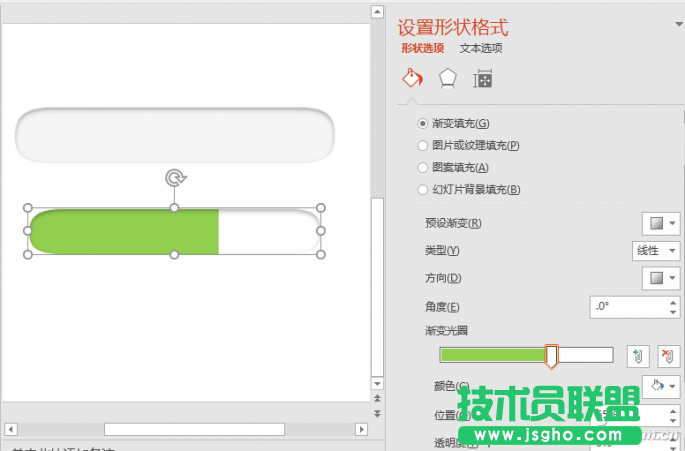

小外凸圓角矩形的制作與大的制作方法類似?？梢詮?fù)制大外凸圓角矩形，調整好大小，更改它的填充就可以了。填充選擇“漸變填充”，類型為“線性”，角度為0度，兩個光圈，左邊為綠色(當然可根據需要自行設置)，右邊為白色。選擇左邊綠色光圈，位置處輸入65%(位置需要根據圖表顯示的數字標簽進行設定);選擇右邊白色光圈，位置處輸入65%。這樣小外凸圓角矩形就制作好了(圖2)。
3. 制作棱臺圓、水晶圓
制作一個正圓(按住Shift畫圓)，調整好大小。選定圓，設置為無線條，填充色設置為綠色;添加外陰影，選擇預設外部中的第1個，透明度為70%，模糊為15磅，角度為45度，距離為4磅;選擇三維格式，在頂部棱臺中選擇“圓”，寬度為12磅，高度為3磅，材料選擇特殊效果中的“柔化邊緣”。這樣棱臺圓就制作好了。
再插入一個正圓，它要比棱臺圓大些，填充為線性漸變，45度。4個漸變光圈且顏色都為白色，從左到右，光圈1位置為15%，透明度15%;光圈2位置為25%，透明度60%;光圈3位置為50%，透明度80%;光圈4位置為50%，透明度90%。它的線條為漸變線，45度。5個漸變光圈，透明度都為0，從左到右，光圈1位置為0%，白色;光圈2位置為25%，25%的灰色;光圈3位置為50%，深色10%的25%的灰色;光圈4位置為75%，25%的灰色;光圈5位置為0%，白色。這樣水晶圓也制作好了(圖3)。

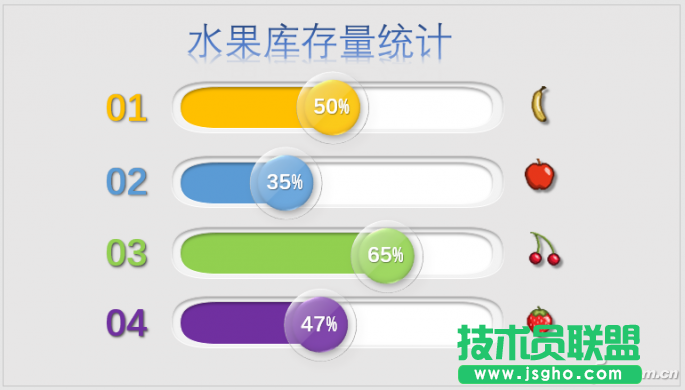

最后，將這4個圖形進行組合，利用藝術字添加數字標簽。復制這組圖形，通過修改小外凸圓角矩形的左側光圈的顏色、位置及棱臺圓填充色，就可以制作出任意多個圖表了。再加上裝飾性的點綴，一個漂亮的微立體圖表就制作完成了。
