CAXA電子圖板與CAD數據如何轉換？
為了滿足跨語言、跨平臺的數據轉換、處理的要求，CAXA電子圖板2009支持Unicode編碼進行全新開發，從底層平臺進一步增強了對AutoCADR12-2009數據的兼容性。對DWG數據可以直接打開、編輯、修改和保存，保證電子圖板EXB格式數據與DWG、DXF格式數據的直接轉換，從而完全兼容企業歷史數據，同時兼容AutoCAD的界面風格和使用習慣，實現企業設計平臺的轉換。
針對CAXA電子圖板和AutoCAD的數據格式即EXB格式和DWG格式的轉換問題，通過以下幾個典型場景分析如下：
如何解決轉換過程提示“請查找或替換形文件”的問題

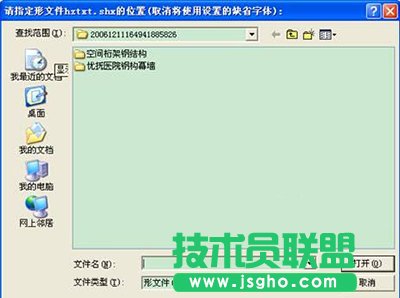

方法一：如果有形文件，則指定形文件位置。如沒有形文件，在提示對話框中可選擇取消，系統自動用默認的字體代替則轉換過來的圖形。
查找文件
方法二：從AutoCAD安裝目錄下的Font目錄下尋找或者將提示所需文件拷貝到CAXA電子圖板安裝目錄下的font文件夾下，然后在font目錄中選擇所需文件。

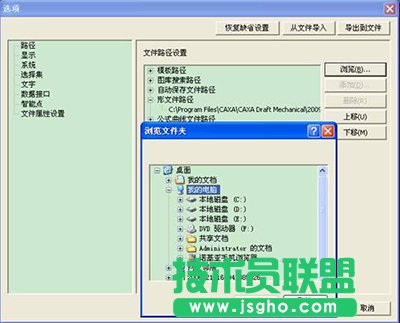

方法三：在系統配置中指定形文件的路徑，則下次打開DWG/DXF文件時，系統會在指定的目錄中搜索匹配的形文件。設置形文件路徑方法如下：
瀏覽文件夾
如何解決打開Dwg/Dxf文件時，系統提示文件出錯，無法打開的問題

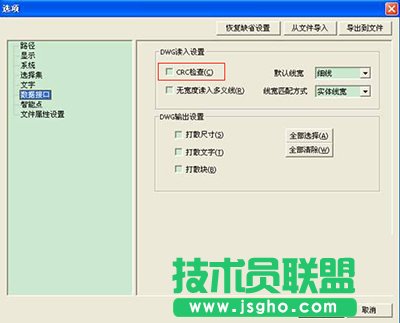

取消CRC檢查。執行【系統設置】命令后，在彈出的對話框左側參數列表中選擇【數據接口】，將【CRC檢查】的復選框里的選擇去掉，如下圖。
取消CRC檢查
如何解決將電子圖板的圖紙轉換AutoCAD的圖紙后，文字、尺寸和塊都沒法編輯的問題
回答：在將電子圖板文件保存為Dwg/Dxf格式文件時，系統默認將文字、尺寸、塊保存為塊的形式，只要在【數據接口】中選擇【尺寸】、【文字】、【塊】核選框，則相應部分被打散，這樣就可以隨意編輯了。
如何解決大量CAXA電子圖板和AutoCAD圖紙進行相互轉換問題
回答：使用CAXA的批量轉換功能就可以實現。CAXA電子圖板可將可將CAXA電子圖板各版本的EXB文件批量轉換為AutoCAD各版本的Dwg/Dxf文件，也可將AutoCAD各版本的Dwg/Dxf文件批量轉換為EXB文件，并可設置轉換的路徑。操作如下：

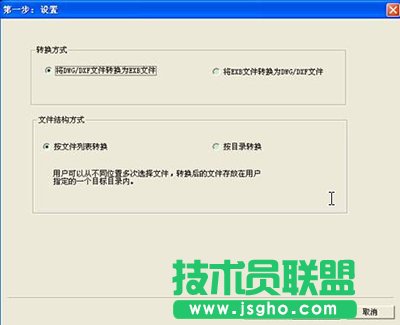

第一步，單擊【文件】下拉菜單中的【Dwg/Dxf批轉換器】命令，彈出“批轉換器”對話框，可以看見轉換方式有將Dwg/Dxf文件轉換為EXB文件、將EXB文件轉換為AutoCAD Dwg/Dxf文件兩種。如下圖所示
Dwg/Dxf批轉換器
第二步，如果是CAXA電子圖板圖紙轉換為AutoCAD圖紙，選擇“EXB文件轉換為AutoCAD Dwg/Dxf文件”，然后單擊“設置”選擇轉換數據格式，如下圖所示;如果是AutoCAD圖紙圖紙轉換為CAXA電子圖板，則選擇“將DWG/DXF文件轉換為EXB文件”，而不需要選擇數據格式。
Dwg/Dxf格式
第三步，選擇“文件結構方式”，有按文件列表轉換和按目錄結構轉換兩種方式。按文件列表轉換指從不同位置多次選擇文件，轉換后的文件放在用戶指定的一個目標目錄內。按目錄結構轉換指按目錄的形式進行數據的轉換，將目錄里符合要求的文件進行批量轉換。這里選擇“按文件列表轉換”。

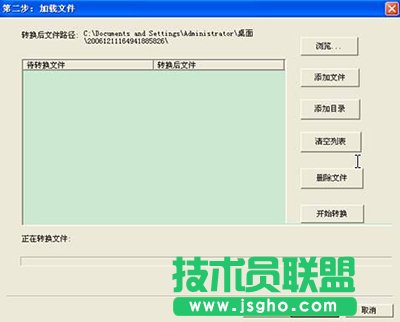

第四步，選擇需要轉換的EXB或DWG圖紙。先設定轉換后文件存放的路徑，然后點擊“添加文件”或者“添加目錄”，選擇需要轉換的文件，如下圖所示：
加載文件

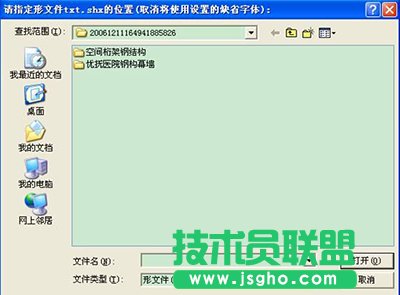

如果將AutoCAD圖紙轉換為CAXA電子圖板圖紙，則還需指定形文件的位置，如下圖所示：
查找文件
第五步：開始轉換。點擊“開始轉換”就可以轉換列表內的待轉換文件
